Безперебійник до насоса опалення як підключити і навіщо потрібен?

Твердопаливні котли це надійні агрегати в обігріві будинку, але в разі використання схеми з циркуляційним насосом їхня робота залежить від електрики. Оскільки далеко не всі моделі мають можливість підтримувати самопливну систему. Якщо циркуляційний насос зупиниться через вимкнення світла, котел може перегрітися, а труби лопнути від надлишкового тиску всередині них.

Щоб цього уникнути, важливо встановити безперебійник (ДБЖ) або ж інвертор для насоса опалення.

Розгляньмо, що важливо знати і як правильно під’єднати пристрій, вибрати акумулятори та забезпечити безпеку системи.

Чи потрібен ДБЖ для опалювального насоса?

ДБЖ (Джерело Безперебійного Живлення) – це пристрій, який не дає електричним приладам вимкнутися у разі зникнення світла. Уявіть, що це “резервна батарея”, яка миттєво вмикається, коли в будинку відключають електрику. А також захищає прилади, включені в неї, від перепадів напруги.

Циркуляційний насос він же насос для опалення. Ганяє гарячу воду по трубах, щоб у всіх кімнатах була однакова температура теплової рідини.

Пояснимо по-простому, уявіть, що взимку пропала електрика, насос встав, а котел продовжує працювати. Вода в котлі закипає, тиск зростає, і система може дати текти або навіть пошкодитися. І якщо у вас все змонтовано за правилами, то, найімовірніше, нічого страшного, але коли ви поставили новий котел у систему, якій уже понад 20 років. ДБЖ для насоса опалення не дасть цьому статися, він забезпечить насос електрикою навіть у разі вимкнення світла.



Що буде, якщо не поставити безперебійник:

1. За 10-15 хвилин без циркуляції котел на твердому паливі почне перегріватися. У разі відсутності самопливної схеми.
2. Через різкий стрибок тиску в разі монтажу систем безпеки почне виходити тиск. А якщо вони відсутні, то можуть лопнути з’єднання труб або радіатори, а в гіршому разі роздути сам котел.
3. У будинку швидко стане холодно, особливо якщо вимкнення світла затягнеться на кілька годин.

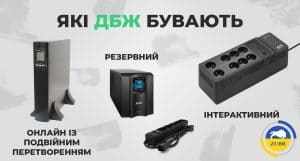

Які типи ДБЖ взагалі бувають і що краще вибрати?

За своєю конструкцією це той самий інвертор із батареєю. Вони бувають трьох видів.

Онлайн (on-line) з подвійним перетворенням

Його робота заснована на двоетапному перетворенні енергії. Спочатку вхідна змінна напруга перетворюється на постійну за допомогою випрямляча, а потім інвертор знову перетворює її на змінну з ідеальною синусоїдальною формою (найкраще для більшості приладів у будинку). Цей процес не тільки забезпечує стабільну напругу, частоту і форму сигналу, а й заряджає вбудовані батареї.

На відміну від резервних та інтерактивних ДБЖ, онлайн завжди живиться від інвертора. Це означає, що обладнання отримує своє живлення без перебоїв, навіть у разі стрибків або відключення мережі. Перехід на батареї відбувається миттєво, без затримок або перехідних процесів, що критично для чутливої техніки.

Переваги онлайн:

• Висока якість вихідної напруги (стабільна синусоїда)
• Миттєве перемикання на батареї без затримок
• Захист від усіх типів мережевих перешкод і викидів
• Можливість компенсації провалів напруги

Недоліки:

•  Більш висока вартість порівняно з іншими типами ДБЖ
•  Зниження ККД через подвійне перетворення енергії

Резервний ДБЖ

Це базовий пристрій для забезпечення безперебійного живлення, який підходить для захисту некритичного обладнання. Його принцип роботи простий. За наявності мережевої напруги прилад живиться безпосередньо від мережі, а в разі її зникнення або виходу за допустимі межі ДБЖ перемикається на живлення від батареї через інвертор.

Переваги резервних:

• Пристрої мають невеликі габарити і вагу.
• Низька вартість як самого пристрою, так і його експлуатації.
• Мінімальні налаштування та обслуговування.

Недоліки резервних ДБЖ

• Вихідна напруга не регулюється, що може бути проблемою під час стрибків у мережі.
• ДБЖ не забезпечує повний захист від перешкод і викидів.
• Під час роботи від батареї форма вихідної напруги відрізняється від синусоїдальної, що може бути неприйнятним для деяких пристроїв.
• Час переходу на батарею (2-20 мс) може спричинити короткочасну перерву в живленні.

Інтерактивний ДБЖ

Удосконалена версія резервного ДБЖ, яка додає функцію ступеневої стабілізації напруги. Це робить його більш ефективним в умовах нестабільної мережі, зберігаючи при цьому доступну вартість.

Переваги інтерактивних:

• Коригує напругу в межах ±25%, захищаючи обладнання від стрибків і провалів.
• Забезпечує більш якісне живлення порівняно з резервними ДБЖ.
• Зберігає невеликі габарити і доступну вартість, але все ж дорожче резервного.
•  Краще підходить для мережевого і серверного обладнання, ніж резервні ДБЖ.

Недоліки інтерактивних:

• Не забезпечує таку ж точність, як онлайн ДБЖ.
• Не повністю захищає від усіх типів перешкод і викидів.
• Час переходу на батарею (близько 4 мс) може спричинити короткочасну перерву в живленні.
• Перешкоди, створювані навантаженням, можуть проникати назад у мережу.

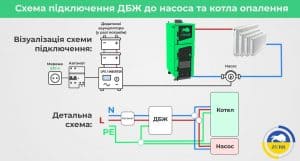

Схема підключення автономного живлення до насоса опалення

Насправді тут немає нічого складного.

1. Для початку варто зупинити топити котел, якщо ви його топили, і вимкнути живлення насоса з розетки.
2. Знайдіть сухе місце для ДБЖ. Наприклад, біля стіни в котельні, подалі від труб із водою.
   • Якщо ДБЖ підтримує зовнішні батареї, під’єднайте їх дротами з великим перетином не менше 4 мм².
   • Червоний дріт (+) – до плюса акумулятора, чорний (-) – до мінуса. Не переплутайте! Інакше пристрій згорить.
3. Підключення насоса. Більшість ДБЖ має розетки, куди і потрібно увіткнути вилку насоса. Однак бувають моделі, де є під’єднання спеціальних конекторів для комп’ютера, у такому разі вам знадобиться такий конектор із переходом до розетки.
4. Підключення до мережі. Вставте вилку ДБЖ у розетку 220 В.
5. На пристрої загориться індикатор заряду.
   • Перевірте, щоб батарея почала заряджатися. У разі якщо вони зовнішні.
6. Перевірте, від’єднавши ДБЖ від мережі – насос має продовжувати працювати від акумулятора.

Найчастіші помилки яких слід уникати

Використання автомобільного (кислотного) акумулятора замість спеціалізованого (літієвого).
Машинні батареї розраховані на короткі потужні розряди (наприклад, для запуску двигуна), а насосу потрібне тривале і плавне живлення. Через 100-200 циклів автомобільний акумулятор може втратити половину свого обсягу або зламатися.

Слабкі дроти.
Якщо під’єднати батарею тонкими дротами, вони перегріються і розплавляться. Завжди використовуйте дроти мінімум 4мм²

Стоїть на підлозі в сирій котельні.
Конденсат або протікання води можуть спричинити замикання. Краще розмістіть пристрій на полиці або підставці.

Правила розрахунку потужності ДБЖ для котла

На будь-якому насосі написано скільки він витрачає потужності за годину роботи, наприклад розрахунку для насоса на 3 потужностях 40 60 80 Вт\год:

• Пускова потужність: 80 Вт × 3 = 240 Вт.
• Додаємо запас 20%: 240 + 48 = 288 Вт.

 Підійде модель на 300-350 Вт.

Скільки пропрацює насос від акумулятора?

Якщо не хочете багато рахувати і заглиблюватися у формули, то знайте, що 12в 100 А-год – це приблизно 1 квт енергії (насправді трохи більше, але ми залишаємо запас на випадок гелієвого акумулятора і ккд інвертора).

А далі ми розуміємо, що наш насос споживає 80 Вт на годину, отже, 1 акумулятора на 100 А-год вистачить на 10-12 годин роботи.

Якщо відключення світла часті, купіть дві батареї по 100 А-год і підключіть їх паралельно (плюс до плюса, мінус до мінуса). Це збільшить час роботи до 24 годин.

Особливості підключення обладнання до резервного живлення

Твердопаливний котел не може зупинитися в один момент. Поки дрова або вугілля не прогорять, котел буде нагрівати воду. Тому ДБЖ має тримати насос мінімум 8-10 годин (або на скільки вистачає завантаження вашого котла).

Не підключайте до ДБЖ зайві прилади. Датчики, вентилятори або підсвічування котла живіть від окремого блоку. Інакше акумулятор розрядиться занадто швидко.

Раз на місяць перевіряйте заряд батареї. Якщо ДБЖ не використовується, акумулятор втрачає 3-5% заряду на місяць. Заряджайте його, щоб не зіпсувати в разі використання зовнішніх батарей і зовнішньої зарядки.

Взимку тримайте акумулятор у теплі. На морозі ємність батареї падає на 20-30%.

ДБЖ для насоса опалення це як страховка для будинку. Навіть якщо світло зникне на добу, котел працюватиме безпечно, а в батареях залишиться тепло. Не економте на акумуляторах і не забувайте перевіряти з’єднання, і система прослужить вам десятки років.
