Обвязка твердотопливного и электрического котла в одной системе отопления

В наше время иметь одну отопительную систему довольно затратно. И люди все чаще начинают задавать вопросы, а как сэкономить. Начинают совмещать разные источники тепла для снижения расходов и обеспечения в прохладные времена года.

Вариантов есть множество, но так как мы смотрим на жизнь в Украине. Где довольно часто сейчас случаются случаи отключения электроэнергии, и повышаются тарифы на все что только можно.

Один из самых удачных вариантов это подключение твердотопливного и электрического котла в одну систему. Такой подход объединяет плюсы обоих устройств и снижает их минусы.

Давайте разберем, как грамотно совместить котлы, какие схемы лучше подходят для дома, и почему этот метод все больше используют люди в собственных домах.

Какие преимущества при подключении твердотопливного и электрического котла в одну систему.

Объединение двух котлов разной направленности даст множество преимуществ, а главное неожиданных выгод. Основными из которых можно выделить:

1. Независимость от одного топлива.
   Если закончились дрова или уголь, электрический котел сам поддержит тепло. Это удобно ночью, когда нельзя добавить топливо в твердотопливный котел. Часто вместо электро котла можно увидеть твердотопливный котел со встроенным ТЕНом.
2. Снижение затрат на электричество.
   Днем дом обогревает твердотопливный котел, работающий на всем что горит. А ночью, когда электроэнергия дешевле(при использовании тарифа день\ночь), включается электрокотел или ТЕН. Что позволит уменьшить траты на електричество.
3. Запасной источник тепла.
   Если один котел сломается, второй продолжит работать, обогревая ваш дом, цех, ангар и любое другое здание. И главное даст время на исправление неисправности.
4. Меньший износ оборудования.
   Совместное использование снижает нагрузку на каждый котел. Например, электрокотел не перегревается, так как основную работу выполняет твердотопливный. А твердотопливный в свою очередь не перегорит, так как не работает на износ.
5. Гибкость в управлении температурой
   Современные системы позволяют автоматически переключаться между котлами в зависимости от температуры теплоносителя или времени суток. Это делает управление отоплением более удобным.
6. Универсальность
   Такая система подходит для разных условий. В домах с перебоями в подаче электроэнергии, в регионах с доступными дровами или углем, а также для тех, кто хочет снизить расходы на отопление.
7. Возможность использования теплоаккумулятора
   При подключении твердотопливного котла можно установить буферную емкость (теплоаккумулятор), которая накапливает избыточное тепло и отдает его в систему после прогорания топлива. Это повышает эффективность системы и комфорт.
8. Поддержание комфортной температуры
   Электрокотел может поддерживать минимальную температуру в системе, когда твердотопливный котел не работает. Это особенно полезно в межсезонье или при кратковременных отъездах.
9. Простота модернизации
   Если у вас уже установлен один из котлов, добавить второй и объединить их в одну систему относительно просто. Это дешевле, чем полностью менять отопительную систему.

Важно! Для эффективной работы системы необходимо правильно подобрать схему обвязки и учесть технические параметры котлов.

Схемы подключения твердотопливного и электрического котлов

Есть два основных способа обвязки твердотопливного котла с электрокотлом: параллельный и последовательный. У каждого есть свои особенности.

Параллельное подключение

Оба котла подключаются к системе через общие трубы. Теплоноситель движется по разным контурам, что позволяет:

• Настраивать приоритет работы котлов.
• Регулировать температуру в отдельных комнатах.
• Отключать один котел без остановки всей системы.

Как работает:

• Основной источник тепла — твердотопливный котел.
• Электрокотел включается, если температура теплоносителя падает (например, когда дрова прогорели).

Недостатки:

• Нужны дополнительные насосы и клапаны.
• Сложнее настроить температурные режимы.

Последовательное подключение

Котлы соединяются друг за другом. Теплоноситель сначала проходит через твердотопливный котел, потом через электрический. Этот вариант подходит для небольших домов без зонирования отопления. И котлы могут работать одновременно.

Плюсы:

• Простой монтаж.
• Минимум дополнительных деталей (клапаны, датчики).

Минусы:

• Электрокотел может сломаться при перегреве теплоносителя от твердотопливного котла.
• Сложно регулировать температуру в разных комнатах.

Чтобы система работала безопасно и эффективно, соблюдайте следующие правила:

• Установите теплоаккумулятор. Он сохраняет лишнее тепло от твердотопливного котла и отдает его, когда топливо прогорает.
• Используйте термостатические смесители для защиты электрокотла от перегрева.
• Поставьте группу безопасности (предохранительный клапан, манометр, воздухоотводчик) на каждый котел.
• Подключите автоматику, которая регулирует температуру в зависимости от погоды.

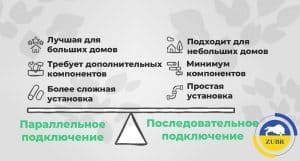

Выбор между параллельной и последовательной обвязкой зависит от:

• Размеров вашего дома\цеха\помещения. Для больших домов лучше подходит параллельная схема.
• Типа топлива.
  Если основное топливо дрова, а электричество используется как запасной вариант, выбирайте последовательное подключение.

• Сколько денег вы готовы потратить на все.
  Параллельная схема требует больше денег на оборудование и монтаж.

Совмещение твердотопливного и электрического котла это практичное и идеальное решение для частного дома. Правильное подключение снижает затраты на отопление, делает систему надежнее и позволяет гибко управлять теплом. Главное выбрать правильную для вас схему, которая подходит под ваши условия, и установить оборудование по всем правилам.
