Система опалення з радіаторами та теплою підлогою за допомогою твердопаливного котла

Ця стаття допоможе розібратися в особливостях використання радіаторів у зв’язці з водяною теплою підлогою. Твердопаливні котли спочатку розроблялися для роботи з батареями у приватних будинках та котеджах або в приватному секторі, де далеко не завжди є газопровід.

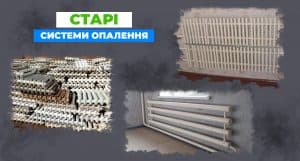

У багатьох ще стоять старі системи опалення із чавунних батарей, які служать вірою та правдою вже 30-40 років. Але об’єднана система радіаторів і тепла підлога, що працює на твердопаливному котлі, є одним з геніальних і перевірених рішень для ефективного обігріву будинку.

Така комбінація дозволяє швидко нагрівати приміщення та довго підтримувати оптимальну температуру, тим самим заощаджувати ваші кошти. Виходячи від клімату у вашому регіоні, ви можете використовувати окремо теплу підлогу або включати на обігрів за допомогою радіаторів та теплої підлоги.

А за наявності ще й теплоакумулятора, ви можете підтримувати тепло в системі по 2-3 дні на 1 завантаженні котла. Радіатори використовують конвекцію для обігріву приміщення, коли повітря навколо радіатора нагрівається та піднімається, а потім остигає та опускається назад. Це створює потік і кругообіг теплого повітря, але означає, що найбільш теплою залишається зона, розташована найближче до радіатора.

Підлогове опалення використовує тепло, що виділяється по всьому периметру кімнати, розподіляючи його рівномірно. І підтримують бездоганну температуру в кімнаті. Але тепла підлога потребує тривалого часу для нагрівання.

Переваги комбінованої системи опалення:

1. Комфорт та рівномірний розподіл тепла.
   • Радіатори швидко нагрівають приміщення, що допомагає у разі використання опалення не постійно чи різкого похолодання.
   • Тепла підлога забезпечує рівномірний розподіл тепла, але гріється довше і довше охолоджується.
2. Енергоефективність
   • Використання дров, вугілля чи пелет, брикетів чи інших видів твердого палива. Дозволяє значно знизити витрати на опалення порівняно з електрикою чи газом. За 2024 рік опалення твердими видами палива виявилося в 2.4 рази дешевшим за аналоги.
   • Оптимізація використання радіаторів та підлоги дозволяє досягти максимальної ефективності.

Підключення теплої підлоги до твердопаливного котла

Підключення водяної теплої підлоги від твердопаливного котла потребує професійного та уважного підходу. Для цього використовується триходовий клапан, що регулює температуру води у контурі. Цей клапан запобігає перегріву та рівномірно розподіляє тепло по всьому приміщенню.

Наприклад у вас вже є радіаторна система опалення, тоді схема підключення водяної теплої підлоги до котла буде виглядати так:

1. Підготуйте основу, яка має бути рівною і чистою. Бути зробленим із жаростійкого матеріалу, що не боїться зміни температур.
2. Укладіть теплоізоляційний матеріал пухирцями вгору для запобігання тепловтратам і дотримання правильної ізоляції та майбутньої заливки.
3. Монтуйте труби, з певним кроків, який підійде для ваших потреб. Врізання теплої підлоги в систему опалення через колектор для регулювання подачі тепла.
4. Опалення повинно бути розділене на два контури: малий для швидкого нагрівання котла та великий для рівномірного розподілу тепла після нагрівання малого контуру.
5. Залийте стяжку для захисту труб та рівномірного розподілу тепла. Розрахуйте крок укладання труб для уникнення зон із недостатнім або надмірним прогріванням.

Чи вигідно опалювати будинок, підключивши теплу підлогу до твердопаливного котла

Тепла підлога за своєю конструкцією має безліч переваг. Самі по собі це просто труби, але при правильній установці він дарує такі переваги:

• Рівномірний розподіл тепла – прогріває всю площу приміщення, створюючи комфортні, а головне – теплі умови проживання. Тепло піднімається від підлоги до стелі, забезпечуючи рівномірне обігрів всього приміщення.
• Економія місця дозволяє ефективно використовувати весь доступний простір, що особливо важливо для невеликих приміщень. Оскільки сама підлога знаходиться в підлозі, а її блок керування біля казана.
• Гігієнічність – з часом не сприяє накопиченню пилу та алергенів, що ідеально для сімей з дітьми та людей з алергією.
• Енергоефективність – споживає менше енергії, тому що працює за нижчих температур теплоносія, що дозволяє економити на опаленні.
• Мінімальне обслуговування – системи опалення підлоги вимагають мінімального обслуговування після установки в порівнянні з традиційними системами опалення.
• Велика свобода дизайну – ваші кімнати часто декоруються навколо радіаторів. Без цього великого настінного світильника, що займає багато місця, ви матимете більше свободи для оформлення кімнати так, як ви хочете.
• Універсальність – система підігріву підлоги сумісна з килимовим покриттям, дерев’яною підлогою, плиткою, каменем та вінілом.
• Безпека – будь-яка сім’я з маленькими дітьми знає, як важливо тримати цікаві руки подалі від гарячих поверхонь.

Єдиними мінусами теплої підлоги можна назвати її ціну та підняття рівня підлоги на 2-3 сантиметри.

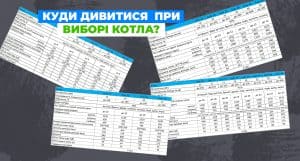

На які технічні характеристики звертати увагу

Вибір котла – відповідальне завдання, від якого залежить все. Для правильного вибору потрібно враховувати дуже багато факторів: технічні характеристики, продуктивність, економічність, якість та безпека.

1. Потужність та опалювальна площа
   При виборі важливо враховувати потужність та ККД. Правильний вибір потужності забезпечить стабільну роботу системи опалення та дозволить уникнути проблем із недостатнім чи надлишковим нагріванням.
   • Чим вищий ККД котла, тим більше тепла ви отримуєте з кожного кілограма палива. Це знижує витрати на опалення та зменшує викиди шкідливих речовин.
   • Діапазон ККД становить від 70% до 90%. А моделі пагорба такі як зубр утилізатор до 95%.
2. Важливо враховувати тепловтрати будівлі, які можуть впливати на необхідну потужність.
   Визначимо необхідну потужність

   • Розрахунок за площею будинку – виходячи з площі опалюваних приміщень. В середньому для обігріву 10 м² потрібно 1 кВт потужності.
   • Облік тепловтрат – необхідно враховувати тепловтрати будівлі, які залежать від якості теплоізоляції, типу вікон та дверей, а також кліматичних умов регіону.
   • Запас потужності – рекомендується вибирати котел із запасом потужності 10-20% для забезпечення надійного обігріву в холодну пору року.
   • Літраж – не забувайте так само враховувати, що якщо ви ставите наприклад тепло акумулятор на прогрів такої кількості рідини потрібно або більше часу, або більше потужність котла.
3. Матеріал виготовлення, габарити та вага
   Виготовляються з різних матеріалів, таких як чавун чи сталь. Кожен матеріал має свої переваги та недоліки:

   • Чавунні. Мають високу теплоємність і довговічність. Вони повільно нагріваються, але довго зберігають тепло, що дозволяє заощаджувати паливо. Однак чавунні котли значно важчі за сталеві, що може ускладнити їх встановлення та транспортування.
   • Сталеві. Легше та швидше нагріваються, що дозволяє швидше досягати необхідної температури. Вони менш стійкі до корозії порівняно з чавунними, але за умови правильної експлуатації та регулярного обслуговування можуть прослужити довгі роки. Всі котли зубр виготовляються із жароміцної сталі 09г2с завтовшки від 5 міліметрів.

При виборі також слід враховувати його габарити та вагу. Це особливо важливо, якщо приміщення для котельні обмежене площею. Переконайтеся, що вибраний котел поміститься у відведене для нього місце і не створить проблем при монтажі та обслуговуванні. Наприклад, для малих приміщень можемо рекомендувати котел Зубр Міні, який стане в мінімальних приміщеннях.

Варіанти підключення теплої підлоги до твердопаливного котла

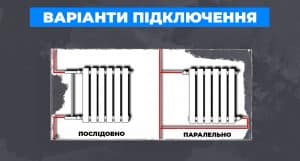

Існують різні види підключення радіаторів опалення та теплої підлоги до твердопаливного котла:

1. Паралельне підключення, при якому тепла підлога та радіатори підключаються до загальної магістралі. Це означає, що подача тепла на батареї та на підлогу будуть йти з одного місця. Такий спосіб дозволяє регулювати температуру окремо, забезпечуючи гнучкість. Паралельне підключення забезпечує незалежну роботу контурів теплої підлоги та батарей. Це дозволяє регулювати температуру в кожному приміщенні окремо, що особливо зручно у великих будинках. Паралельна схема також дозволяє легко додавати нові контури будь-якого виду опалення.
2. Послідовне підключення, коли теплоносій спочатку проходить через контур батарей, а потім через контур теплої підлоги. Цей метод менш ефективний, оскільки температура води, що надходить у теплу підлогу, буде нижчою, ніж у радіаторах. Проте послідовне підключення простіше у реалізації може бути оптимальним рішенням для невеликих будинків із обмеженими фінансовими можливостями.

Підключення теплої підлоги з батареями опалення

Комбінована система опалення, що включає як батареї або радіатори, так і правильно підключений водяну підлогу, що є оптимальним рішення для будинків з твердопаливними котлами. Така система дозволяє швидко прогріти приміщення за допомогою батарей в холодну пору або коли різко стало прохолодно, а тепла підлога підтримує комфортну температуру у решту часу, а головне тепло в ноги.

При проектуванні системи опалення підлоги необхідно передбачити можливість регулювання температури для кожного контуру. Цього можна досягти, встановивши термостатичні клапани, змішувальні вузли та циркуляційний насос.

Цей тип системи ідеально підходить для великих будинків, де потрібне ефективне та економічне опалення. Вибір правильного способу підключення теплої підлоги та радіаторів до твердопаливного котла залежить від різних факторів, таких як розмір та планування вашого будинку, доступний бюджет та бажаний рівень комфорту. Кожен варіант має свої переваги та недоліки, і правильний вибір забезпечить ефективну та безпечну роботу вашої системи опалення.

Зрештою, опалення радіаторами та теплими підлогами з використанням твердопаливного котла – це інвестиції в комфорт та економію. Усі котли «Зубр» сумісні як із одиночними, так і з комбінованими системами.
