Система отопления с радиаторами и теплым полом с помощью твердотопливного котла

Данная статья поможет разобраться в особенностях использования радиаторов в связке с водяным теплым полом. Твердотопливные котлы изначально разрабатывались для работы с батареями в частных домах и коттеджах или в частном секторе, где далеко не всегда присутствует газопровод.

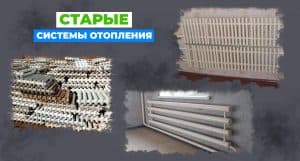

У многих еще стоят старые системы отопления из чугунных батарей, который служат верой и правдой уже 30-40 лет. Но объеденная система радиаторов и теплый пола, работающая на твердотопливном котле, является одним из гениальных и проверенных решений для эффективного обогрева дома.

Такая комбинация позволяет быстро нагревать помещения и долго поддерживать оптимальную температуру, тем самым экономить ваши средства.  Исходя от климата в вашем регионе,  вы можете использовать отдельно теплый пол или включать на обогрев с помощью радиаторов и теплого пола.

А при  наличии еще и теплоаккумулятора, вы сможете поддерживать тепло в системе по 2-3 дня на 1 загрузке котла.

Радиаторы используют конвекцию для обогрева помещения, когда воздух вокруг радиатора нагревается и поднимается, а затем остывает и опускается обратно. Это создает поток и круговорот теплого воздуха, но означает, что наиболее теплой остается зона, расположенная ближе всего к радиатору.

Напольное отопление использует тепло выделяемое по всему периметру комнаты, распределяя его равномерно. И поддерживают идеальную температуру в комнате. Но теплый пол требует длительного времени для нагрева.

Преимущества комбинированной системы отопления:

1. 1. Комфорт и равномерное распределение тепла.
      • Радиаторы быстро нагревают помещения, что помогает в случае использования отопления не постоянно или резкого похолодания.
      • Теплый пол обеспечивает равномерное распределение тепла, но греется дольше и остывает дольше.
   2. Энергоэффективность.
      • Использование дров, угля или пеллет, брикетов или других видов твердого топлива. Позволяет значительно снизить затраты на отопление по сравнению с электричеством или газом. За 2024 год отопление твердыми видами топлива оказалось в 2.4 раза дешевле аналогов
      • Оптимизация использования радиаторов и пола позволяет достичь максимальной эфиктивности.

Подключение теплого пола к твердотопливному котлу Подключение теплого пола к твердотопливному котлу

Подключение водяного теплого пола от твердотопливного котла требует профессионального и внимательного подхода. Для этого используется трехходовой клапан, регулирующий температуру воды в контуре. Этот клапан предотвращает перегрев и равномерно распределяет тепло по всему помещению.

К примеру у вас уже есть радиаторная система отопления тогда схема подключения водяного теплого пола к котлу будет выглядеть так:

1. Подготовьте основание, которое должно быть ровным и чистым. Быть сделанным из жаростойкого матерьяла, что не боится изменения температур.
2. Уложите теплоизоляционный материал пупырками вверх для предотвращения теплопотерь и соблюдения правильной изоляции и будущей заливки.
3. Монтируйте трубы, с определенным шагов который подойдет для ваших нужд. Врезка теплого пола в систему отопления, через коллектор для регулировки подачи тепла.
4. Отопление должно быть разделено на два контура: малый для быстрого нагрева котла и большой для равномерного распределения тепла после нагрева малого контура.
5. Залейте стяжку для защиты труб и равномерного распределения тепла. Рассчитайте шаг укладки труб для избегания зон с недостаточным или избыточным прогревом.

Выгодно ли отапливать дом, подключив теплый пол к твердотопливному котлу

Теплый пол по своей конструкции имеет множество преимуществ. Сами по себе это просто трубы, но при правильной установке он дарует такие преимущества:

• Равномерное распределение тепла — прогревает всю площадь помещения, создавая комфортные, а главное теплые условия проживания. Тепло поднимается от пола к потолку, обеспечивая равномерный обогрев всего помещения.
• Экономия места — позволяет эффективно использовать все доступное пространство, что особенно важно для небольших помещений. Поскольку сам пол находится в полу, а его блок управления возле котла.
• Гигиеничность — со временем не способствует скоплению пыли и аллергенов, что идеально для семей с детьми и людей с аллергией.
• Энергоэффективность — потребляет меньше энергии, так как работает при более низких температурах теплоносителя, что позволяет экономить на отоплении.
• Минимальное обслуживание — системы напольного отопления требуют минимального обслуживания после установки по сравнению с традиционными системами отопления.
• Большая свобода дизайна — ваши комнаты часто декорируются вокруг радиаторов. Без этого большого настенного светильника, занимающего много места, у вас будет больше свободы для оформления комнаты так, как вы хотите.
• Универсальность — система подогрева пола совместима с ковровым покрытием, деревянным полом, плиткой, камнем и винилом.
• Безопасность — Любая семья с маленькими детьми знает, как важно держать любопытные руки подальше от горячих поверхностей.

На какие технические характеристики обращать внимание

Выбор котла — ответственная задача, от которой зависит все. Для правильного выбора нужно учитывать очень много факторов: технические характеристики, производительность, экономичность, качество и безопасность.

1. Мощность и отапливаемая площадь
   При выборе важно учитывать мощность и КПД. Правильный выбор мощности обеспечит стабильную работу системы отопления и позволит избежать проблем с недостаточным или избыточным нагревом.

• Чем выше КПД котла, тем больше тепла вы получаете из каждого килограмма топлива. Это снижает затраты на отопление и уменьшает выбросы вредных веществ.
• Диапазон КПД —  составляет от 70% до 90%. А модели холмова такие как зубр утилизатор до 95%.

2. Важно учитывать теплопотери здания, которые могут значительно влиять на требуемую мощность.
   Определим необходимую мощность

• Расчет по площади дома — исходя из площади отапливаемых помещений. В среднем, для обогрева 10 м² требуется 1 кВт мощности.
• Учет теплопотерь — необходимо учитывать теплопотери здания, которые зависят от качества теплоизоляции, типа окон и дверей, а также климатических условий региона.
• Запас мощности — рекомендуется выбирать котёл с запасом мощности 10-20% для обеспечения надежного обогрева в холодное время года.
• Литраж — не забывайте так же учитывать что если вы ставите например тепло аккумулятор на прогрев такого количества жидкости требуется либо больше времени, либо больше мощность котла.
  Материал изготовления, габариты и весИзготавливаются из различных материалов, таких как чугун или сталь. Каждый материал имеет свои преимущества и недостатки:

• Чугунные. Обладают высокой теплоемкостью и долговечностью. Они медленно нагреваются, но долго сохраняют тепло, что позволяет экономить топливо. Однако чугунные котлы значительно тяжелее стальных, что может усложнить их установку и транспортировку.
• Стальные. Легче и быстрее нагреваются, что позволяет быстрее достигать необходимой температуры. Они менее устойчивы к коррозии по сравнению с чугунными, но при правильной эксплуатации и регулярном обслуживании могут прослужить долгие годы. Все котлы зубр изготавливаются из жаропрочной стали 09г2с толщиной от 5 миллиметров.

При выборе также следует учитывать его габариты и вес. Это особенно важно, если помещение для котельной ограничено по площади. Убедитесь, что выбранный котел поместится в отведенное для него место и не создаст проблем при монтаже и обслуживании. Например, для малых помещений можем рекомендовать котел Зубр Мини который встанет  в минимальных помещениях.

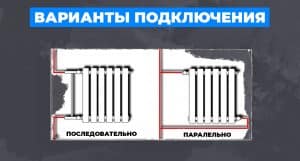

Варианты подключения теплого пола к твердотопливному котлу

Существуют различные виды подключения радиаторов отопления и теплого пола к твердотопливному котлу:

1. Параллельное подключение, при котором теплый пол и радиаторы подключаются к общей магистрали. Это значит что подача тепла на батареи и на пол будут идти из одного места. Такой способ позволяет регулировать температуру отдельно, обеспечивая гибкость. Параллельное подключение обеспечивает независимую работу контуров теплого пола и батарей. Это позволяет регулировать температуру в каждом помещении отдельно, что особенно удобно в больших домах. Параллельная схема также позволяет легко добавлять новые контуры какого либо вида отопления.
2. Последовательное подключение, при котором теплоноситель сначала проходит через контур батарей, а затем через контур теплого пола. Этот метод менее эффективен, так как температура воды, поступающей в теплый пол, будет ниже, чем в радиаторах. Однако последовательное подключение проще в реализации и может быть оптимальным решением для небольших домов с ограниченными финансовыми возможностями.

Подключение теплого пола с батареями отопления

Комбинированная система отопления, включающая в себя как батареи или же радиаторы, так и правильно подключённый водяной пол, что является оптимальным решение для домов с твердотопливными котлами. Такая система позволяет быстро прогреть помещения с помощью батарей в холодную пору или когда резко стало прохладно, а теплый пол поддерживает комфортную температуру во все остальное время, а главное тепло в ноги.

При проектировании системы напольного отопления необходимо предусмотреть возможность регулировки температуры для каждого контура. Этого можно добиться, установив термостатические клапаны, смесительные узлы и циркуляционный насос.

Этот тип системы идеально подходит для больших домов, где требуется эффективное и экономичное отопление. Выбор правильного способа подключения теплых полов и радиаторов к твердотопливному котлу зависит от различных факторов, таких как размер и планировка вашего дома, доступный бюджет и желаемый уровень комфорта. Каждый вариант имеет свои преимущества и недостатки, и правильный выбор обеспечит эффективную и безопасную работу вашей системы отопления.

В конечном счете, отопление радиаторами и теплыми полами с использованием твердотопливного котла — это инвестиции в комфорт и экономию. Все котлы «Зубр» совместимы как с одиночными, так и с комбинированными системами.
