Циркуляційний насос у закритій системі опалення

Циркуляційний насос – це незвичайний тип насоса, який використовується для циркуляції теплоносія у замкнутому контурі. Зазвичай, вони використовуються для циркуляції води в системі опалення. Є відцентровими насосами з електричним приводом.

Найчастіше невеликі та герметичні, потужністю близько 100-300 ватів. При перебоях електрики рекомендується встановлення в закриту водяну систему з підключенням через джерело безперебійного живлення (УПС) для забезпечення стабільної роботи або інших засобів для забезпечення стабільного електроживлення для насоса.

Бувають моделі, виготовлені з чавунних деталей, оскільки в контурі може бути не тільки вода, але й інші види рідин, які використовуються для обігріву. Даний водяний прилад повинен розташовуватися поруч із котлом, який опалює будинок або інший тип приватного приміщення.

Зміст:

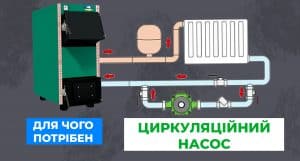

  1. Навіщо потрібен циркуляційний насос у закритій системі?
  2. Конструкція та принцип дії циркуляційного насоса
  3. Види циркуляційних насосів
  4. Чим відрізняються циркуляційні моделі між собою?
  5. Формула розрахунку продуктивності приладу та напору теплоносія
  6. Функції та переваги використання циркуляційного насоса

Підписуйтесь на наш канал ютуб @kotelzubr

Циркуляційний насос у закритій системі опалення - зображення | kotel-zubr.com

Він відіграє важливу роль у закритій системі опалення. Основне його завдання – забезпечення постійного руху рідини вашими трубами. Це необхідно для рівномірного розподілу тепла по всьому будинку, ангару, гаражі або будь-якому іншому приміщенні, де є батареї, які обігрівають.

У відсутності даного приладу природна циркуляція може бути недостатньою для ефективного обігріву, особливо у великих будинках з величезною площею обігріву або при складній конфігурації трубопроводу або у випадках великої кількості різких кутових з’єднань.

Які ж головні проблеми вирішує встановлення циркуляційного насосу?

  1. Стабільна температура – вода надходить з котла по трубах, які подаються в різні прилади, такі як радіатори та рушники сушарки. Потім вода повертається в котел, забезпечуючи тим самим постійний потік нагрітої води по всій системі опалення, всередині нього або у вентиляційній шафі поряд з циліндром гарячої води.
  2. Енергоефективність – правильно підібраний та налаштований насос може значно знизити витрати на опалення, оскільки систему не доведеться зайво завантажувати паливом.
  3. Довговічність обладнання – постійний рух запобігає застою води та утворенню повітряних пробок або іржі, що знижує ризик корозії та продовжує термін служби всієї системи.

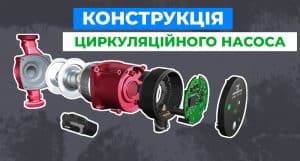

Конструкція та принцип дії циркуляційного насоса

Циркуляційний насос у закритій системі опалення - зображення | kotel-zubr.com

Складається з двох основних частин: самого насоса в корпусі та двигуна, який прикріплений до корпусу. Однак є й інші важливі деталі та компоненти. Декілька ключових компонентів з якого виготовляється помпа:

  1. Корпус помпи – зазвичай виготовляється із міцних матеріалів, стійких до дії високих температур та корозії. А також витримують великий тиск. Зазвичай, це різні види пластику, але бувають і металеві версії.
  2. Робоче колесо – основний елемент, що забезпечує рух теплоносія. Воно обертається під впливом електродвигуна. Знаходиться всередині корпусу помпи
  3. Електродвигун – розкручує спеціальний вал, що дозволяє рідини циркулювати.
  4. Вал – з’єднує електродвигун та робочу частину лопатей.
  5. Ущільнювальні елементи – запобігають витоку рідини із закритої системи.

Принцип роботи простий – електродвигун обертає вал, створюючи відцентрову силу, яка змушує рідину рухатися трубопроводом.

На корпусі гарного наосу знаходиться електрична коробка клем, в якій знаходиться перемикач швидкості. Зазвичай має 3 швидкості. Він використовується для вибору швидкості, з якої обертається двигун, тим самим змінюючи витрату електроенергії.

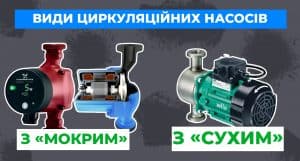

Види циркуляційних насосів

Циркуляційний насос у закритій системі опалення - зображення | kotel-zubr.com

Існує два основні види циркуляційних помп, що розрізняються за конструкцією та функціональністю:

  • З “мокрим” ротором – у таких варіантах, ротор і крильчатка стосуються рідини, а сам двигун знаходиться в герметичному корпусі. Зазвичай такий тип насосів служить довше, легко встановлюються та простий у використанні. Допомагає видаляти повітряні пробки із системи. Охолоджують двигун і запобігають його перегріву. Ці помпи працюють тихо і часто використовуються у квартирах та приватних будинках та інших невеликих системах. Хоча бувають і варіанти такого типу для великих систем опалення. Саме такий вид помп для закритих систем опалення рекомендує компанія зубр, оскільки вони вже перевірені часом і не створюють зайвих проблем в експлуатації.
  • З “сухим” ротором – такий вид зазвичай складається з двох частин, пов’язаних між собою. З рідиною контактують лише лопаті, які рухають гарячу воду системою. Помпи із сухим ротором вимагають більше догляду, вони галасливі та потребують окремого приміщення. Використовуються на підприємствах, де довжина трубопроводу перевищує 200 метрів.

Переваги насосів із сухим ротором: висока потужність, продуктивність, сильний напір рідини, низьке енергоспоживання та можливість перекачувати рідину з температурою до 115 градусів.

Недолік: вони є чутливими до якості рідини в системі опалення.

Чим відрізняються циркуляційні моделі між собою?

Циркуляційний насос у закритій системі опалення - зображення | kotel-zubr.com

Хороший варіант циркуляційного насоса надає компанія зубр, який відмінно підійде для приватного будинку або технічного приміщення. Потужності якого вистачить для прокачування всієї системи опалення.

Відмінності між циркуляційними насосами обумовлені кількома факторами:

  • Потужність – ключова характеристика обладнання, від якої залежить його продуктивність та ефективна подача тепла до системи. Якщо потужність занадто мала, обладнання працюватиме неефективно, і приміщення погано обігріватимуться.
  • Тип управління – бувають насоси з фіксованою швидкістю вони зазвичай дешевші і шумніші. А також насоси з регульованою швидкістю, що дозволяє адаптувати роботу системи під поточні потреби вашої системи.
  • Матеріали виготовлення – якість матеріалів впливає на термін служби та надійність насосу. І термін роботи вашого насоса.
  • Температурний діапазон – це те, з якими температурами обладнання зможе справно функціонувати. Порушення заявленого діапазону можуть призвести до передчасної поломки робочих елементів насоса. Зазвичай вказується у паспорті приладу.

Формула розрахунку продуктивності приладу та напору теплоносія

Для розрахунку необхідної продуктивності циркуляційного насоса використовується наступна формула: Q= P/ΔT×C де:

  • Q – потрібна продуктивність насоса (м³/година),
  • P – теплова потужність системи (Вт),
  • ΔT – різниця температур подачі та обратки (°C),
  • C – теплоємність теплоносія (Дж/кг°C).

Для розрахунку напору теплоносія: H=ΔP/ρ×g де:

  • H – напір насоса (м),
  • ΔP – різниця тисків у системі (Па),
  • ρ – щільність теплоносія (кг/м³),
  • g – прискорення вільного падіння (9.81 м/с²).

Необхідно підбирати потрібний саме для прокачування вашої системи насос. Оскільки надмірна потужність не завжди добре впливає на вашу систему. А нестача потужності буде причиною швидкої поломки помпи через безперервну роботу. А також позначиться на швидкості прогріву всіх приміщень вашого будинку, ангару, теплиці, СТО.

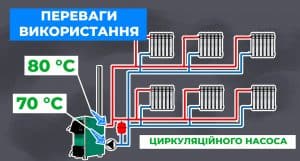

Функції та переваги використання циркуляційного насоса

Циркуляційний насос у закритій системі опалення - зображення | kotel-zubr.com

Циркуляційний насос забезпечує кілька важливих функцій та переваг:

  • Економія – циркуляційні насоси можуть суттєво знизити споживання теплової енергії за рахунок ефективного керування потоком води, що підтримує стабільну роботу котла.
  • Комфорт – дозволяє рідше турбуватися про те, що в одній із кімнат батареї будуть холодними тоді як сам котел неймовірно гарячий.
  • Довговічність системи – продовжує термін служби за рахунок рівномірного розподілу навантаження у всій системі опалення.
  • Екологічність – зниження споживання палива, що зменшить викиди вуглекислого газу.

Циркуляційний насос є ключовою частиною вашої системи опалення. Сподіваємося, наша стаття дасть вам загальне уявлення про те, як він працює і з яких компонентів складається, дозволить вам бути в курсі будь-яких проблем, які можуть виникнути, щоб вжити своєчасних і правильних заходів.

Якщо деякі проблеми можуть бути незначними, то серйозніші краще довірити професіоналам. Якщо у вас виникли проблеми з циркуляцією води або котел вийшов з ладу або ви плануєте встановлення закритої системи опалення. То звертайтесь до компанії Зубр, ми надаємо якісні котли для будь-яких типів приміщень. Ми надаємо не тільки котли, але й будь-яке додаткове обладнання, яке може стати вам у нагоді в системі опалення, починаючи від засобів чищення закінчуючи різними видами димарів і тінів.
