Циркуляционный насос в закрытой системе отопления

Циркуляционный насос — это необычный тип насоса, используемый для циркуляции теплоносителя в замкнутом контуре. Обычно они используются для циркуляции воды в системе отопления. Представляют собой центробежные насосы с электрическим приводом.

Зачастую небольшие и герметичные, мощностью около 100-300 ватт. При перебоях электричества, рекомендуется установка в закрытую водяную систему с подключением через источник бесперебойного питания (УПС) для обеспечения стабильной работы или других средств для предоставления стабильного электропитания для насоса.

Бывают модели, изготовленные из чугунных деталей, поскольку в контуре может быть не только вода, но и какие-либо другие виды жидкостей которые используются для обогрева. Данный водяной прибор должен располагаться рядом с котлом который отапливает дом или другой тип частного помещения.

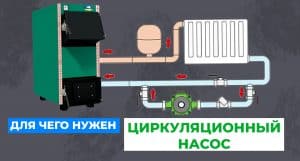

Для чего нужен циркуляционный насос в закрытой системе?

Он играет важную роль в закрытой системе отопления. Основная его задача – обеспечение постоянного движения жидкости по вашим трубам. Это необходимо для равномерного распределения тепла по всему дому, ангару, гараже или любом другом помещении, где есть батареи которые обогревают.

В отсутствии данного прибора, естественная циркуляция может быть недостаточной для эффективного обогрева, особенно в больших зданиях с огромной площадью обогрева или при сложной конфигурации трубопровода или в случаях большого количества резких угловых соединений.

Какие же главные проблемы решает установка циркуляционного насоса:

1. Стабильная температура — вода поступает из котла по трубам, которые подаются в различные приборы, такие как радиаторы и полотенце сушители. Затем вода возвращается в котел, обеспечивая тем самым постоянный поток нагретой воды по всей системе отопления., внутри него или в вентиляционном шкафу рядом с цилиндром горячей воды.
2. Энергоэффективность — правильно подобранный и настроенный насос может значительно снизить затраты на отопление, поскольку систему не прийдется излишне загружать топливом.
3. Долговечность оборудования — постоянное движение предотвращает застой воды и образование воздушных пробок или ржавчины, что снижает риск коррозии и продлевает срок службы всей системы.

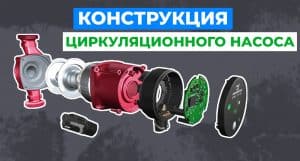

Конструкция и принцип действия циркуляционного насоса

Состоит из двух основных частей: самого насоса в корпусе и двигателя который прикреплен к корпусу. Однако существуют и другие важные детали и компоненты. Несколько ключевых компонентов из которого изготавливается помпа:

1. Корпус помпы – обычно изготавливается из прочных материалов, устойчивых к воздействию высоких температур и коррозии. А так же выдерживают большое давление. Обычно это разные виды пластика, но бывают и металлические версии.
2. Рабочее колесо – основной элемент, обеспечивающий движение теплоносителя. Оно вращается под воздействием электродвигателя. Находится внутри корпуса помпы Электродвигатель – раскручивает специальный вал, что позволяет жидкости циркулировать.
3. Вал – соединяет электродвигатель и рабочую часть лопастей.
4. Уплотнительные элементы – предотвращают утечки жидкости из закрытой системы.

Принцип работы прост — электродвигатель вращает вал, создавая центробежную силу, которая заставляет жидкость двигаться по трубопроводу.

На корпусе хорошего наоса находится электрическая клеммная коробка, в которой находится переключатель скорости. Обычно имеет 3 скорости. Он используется для ручного выбора скорости, с которой вращается двигатель, тем самым изменяя расход электроэнергии.

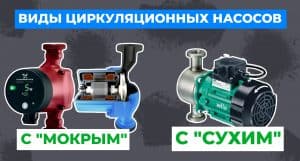

Виды циркуляционных насосов

Существует два основны вида циркуляционных помп, различающихся по конструкции и функциональности:

• С “мокрым” ротором – в таких вариантах, ротор и крыльчатка касаются жидкости, а сам мотор находится в герметичном корпусе. Обычно такой тип насосов служит дольше, легко устанавливаются и прост в использовании. Помогает удалять воздушные пробки из системы. Охлаждают двигатель и предотвращают его перегрев. Эти помпы работают тихо и часто используются в квартирах и частных домах и других не больших системах. Хотя бывают и варианты такого типа для больших систем отопления. Именно такой вид помп для закрытих систем отопления рекомендует компания зубр так как они уже проверены временем и не создают излишних проблем в эксплуатации.
• С “сухим” ротором – такой вид обычно состоит из двух частей связанных между собою. С жидкостью контактируют только лопасти, которые двигают горячую воду по системе. Помпы с сухим ротором требуют больше ухода, они шумные и требуют отдельного помещения. Используются на предприятиях, где длина трубопровода больше 200 метров.

Преимущества насосов с сухим ротором: высокая мощность, производительность, сильный напор жидкости, низкое энергопотребление и возможность перекачивать жидкость с температурой до 115 градусов.

Недостаток: они чувствительны к качеству жидкости в системе отопления.

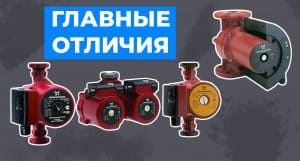

Чем отличаются циркуляционные модели между собой?

Хороший вариант циркуляционного насоса предоставляет компания зубр который отлично подойдет для частного дома или технического помещения. Мощности которого хватит для прокачки всей системы отопления.

Различия между циркуляционными насосами обусловлены несколькими факторами:

• Мощность — ключевая характеристика оборудования, от которой зависит его производительность и эффективная подача тепла в систему. Если мощность слишком мала, оборудование будет работать неэффективно, и помещения будут плохо обогреваться.
• Тип управления – бывают насосы с фиксированной скоростью они обычно дешевле и шумнее. А так же насосы с регулируемой скоростью, что позволяет адаптировать работу системы под текущие потребности вашей системы.
• Материалы изготовления – качество матерьялов влияет на срок службы и надежность насоса. И сроки работы вашего насоса.
• Температурный диапазон — это то с какими температурами оборудование сможет исправно функционировать. Нарушения заявленного диапазона способны привести к преждевременной поломке рабочих элементов насоса. Обычно указывается в паспорте прибора.

Формула расчета производительности прибора и напора теплоносителя

Для расчета необходимой производительности циркуляционного насоса используется следующая формула: Q= P/ΔT×C​ где:

• Q – требуемая производительность насоса (м³/час),
• P – тепловая мощность системы (Вт),
• ΔT – разница температур подачи и обратки (°C),
• C – теплоемкость теплоносителя (Дж/кг°C).

Для расчета напора теплоносителя: H=ΔP/ρ×g​​ где:

• H – напор насоса (м),
• ΔP – разница давлений в системе (Па),
• ρ – плотность теплоносителя (кг/м³),
• g – ускорение свободного падения (9.81 м/с²).

Необходимо подбирать нужный именно для прокачки вашей системы насос. Поскольку избыточная мощность не всегда хорошо сказывается на вашей системе. А недостача мощности будет причиной скорой поломки помпы по причине беспрерывной работы. А так же скажется на скорости прогрева всех помещений вашего дома, ангара, теплицы, СТО.

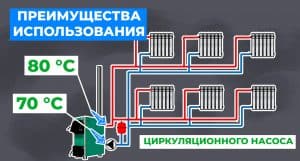

Функции и преимущества использования циркуляционного насоса

Циркуляционный насос обеспечивает несколько важных функций и преимуществ:

• Экономия — циркуляционные насосы могут существенно снизить потребление тепловой энергии за счет эффективного управления потоком воды, что поддерживает стабильную работу котла.
• Комфорт — позволяет реже беспокоиться о том что в какой-то из комнат батареи будут холодными тогда как сам котел невероятно горяч.
• Долговечность системы — продлевает срок службы за счет равномерного распределения нагрузки во всей системе отопления.
• Экологичность — снижение потребления топлива, что уменьшит выбросы углекислого газа.

Циркуляционный насос — ключевая часть вашей системы отопления. Надеемся наша статья даст вам общее представление о том, как он работает и из каких компонентов состоит, позволит вам быть в курсе любых проблем, которые могут возникнуть, чтобы принять своевременные и правильные меры. Если некоторые проблемы могут быть незначительными, то более серьезные лучше доверить профессионалам.

Если у вас возникли проблемы с циркуляцией воды или ваш котел вышел из строя или вы планируете установку закрытой системы отопления. То обращайтесь к компании Зубр, мы предоставляем качественные котлы для любых типов помещений. Мы предоставляем не только котлы, но и любое дополнительное оборудование, которое может вам пригодится в системе отопления, начиная от средств чистки заканчивая разными видами дымарей и тенов.
