Як правильно організувати вентиляцію котельні з твердопаливним котлом?

Котли нагріваються, а все, що нагрівається, потребує великої кількості повітря, вірно?
І залежно від того, який котел встановлений у вашому домі, ви можете взагалі як не турбуватися про вентиляцію котла, так і одразу продумати варіант, який буде підходити для всіх видів обладнання для обігріву.

Добре налагоджений повітрообмін у просторі, де стоїть опалювальний пристрій, – це важливий крок для безпеки й стабільної роботи опалення в будинку, ангарі, теплиці та й узагалі будь-якому просторі, який потрібно зігрівати. Без постійної циркуляції і видалення продуктів горіння неможливо досягти ефективного спалювання палива.

Спочатку, думаю, варто пояснити різницю між вентиляцією і циркуляцією.

Вентиляція – це повітря, необхідне вашому котлу для спалювання палива. Яке котел забере і віддасть у димохід для виведення чадного газу.

Циркуляція це оновлення кисню в приміщенні, де стоїть ваш обігрівальний апарат. Незалежно працює він чи ні.

Циркуляція запобігає ризику отруєння чадним газом, утворенню конденсату і цвілі, а також збільшує термін служби як котлів, так і будь-яких металевих об’єктів, які піддаються корозії. Неважливо, який у вас котел – газовий, твердопаливний або електричний – належна циркуляція повітря обов’язкова для безпечної експлуатації.

Далі розглянемо, навіщо потрібен повітрообмін, які норми його організації існують, і які системи підходять для різних видів обладнання. Покрокові інструкції допоможуть забезпечити повітряний обмін, а практичні поради – вибрати оптимальні пристрої, що підійдуть саме вам.

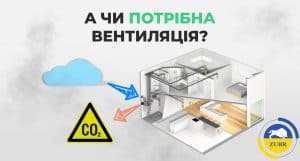

Чи потрібна вентиляція котельні?

Основна функція вентиляції – це забезпечення циркуляції повітря для підтримки безпечного і комфортного мікроклімату в приміщенні. У котельнях використовується принцип припливно-витяжного обміну, коли свіже повітря надходить у приміщення, а відпрацьоване видаляється. За наявності правильно організованої циркуляції, необхідний для горіння кисень надходить всередину, а продукти згоряння, як чадний газ, видаляються через димохід.

Без достатнього повітрообміну котельня стає небезпечною через скупчення чадного газу, який невидимий для людини. Головні причини навіщо потрібна циркуляція в приміщенні з обладнанням яке дає тепло:

• Безпека. Без надходження кисню процес спалювання палива, газу порушується, що може призвести до неповного згоряння і викиду чадного газу. Не забувайте навіть електричному котлу потрібне охолодження деяких компонентів.
• Ефективна робота котла. При хорошому повітрообміні паливо згорає краще, що підвищує ККД опалювальної системи. Недолік негативно позначиться на всій мережі обігріву.
• Збереження обладнання. Без належного оновлення повітряних мас у приміщенні почне підвищуватися вологість, що призведе до конденсату і прискорить корозію металевих об’єктів у приміщенні.
• Контроль вологості. У котельні часто відбуваються перепади температур, що сприяє появі конденсату. Правильна вентиляція знижує вологість і захищає обладнання та оздоблювальні матеріали від пошкоджень. Прикладами слугують ванні кімнати, в яких без належної циркуляції всі вікна, а також дзеркала запотівають.

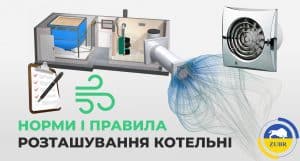

Норми і правила того, де повинна розташовуватися котельня

У кожній країні є свої норми для влаштування вентиляції в котельнях, спрямовані на забезпечення безпеки користувачів і виключення ризиків, пов’язаних із чадним газом або нестачею кисню. Стандарти можуть відрізнятися залежно від країни, чи то Україна, чи то Європа, чи то США, але всі вони приділяють підвищену увагу безпеці. Важливими вимогами є обов’язкова наявність вікон, дверей і мінімального обсягу приміщення.

Протипожежні норми включають використання вогнетривких матеріалів для стін і стель, правильне розташування обладнання. У котельні не можна зберігати легкозаймисті речовини, а оздоблювальні матеріали мають відповідати протипожежним вимогам. Важливо, щоб між опалювальним обладнанням і стінами залишалося достатньо простору для нормального повітрообміну і запобігання перегріву. Рекомендується встановлювати котли на спеціальні підставки або постаменти з бетону, щоб знизити ризики зачіпання, а як наслідок, і загоряння чого-небудь.

Для безпечної роботи обладнання приміщення котельні повинно відповідати мінімальним вимогам щодо площі та висоти. Для нормального горіння потрібна достатня кількість кисню і місця для обслуговування. В Україні мінімальна площа котельні – 7,5 м², а висота стель – не менше 2,2 метра. Для котлів потужністю понад 30 кВт площу рекомендується збільшувати від 14 м². Це забезпечує ефективну та безпечну роботу обладнання. І нормальну циркуляцію повітря в самому приміщенні.

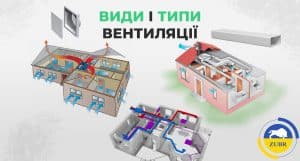

Види і типи вентиляції, які використовують у приватному будинку

Загалом розрізняють 3 види систем вентиляції. Тепер докладніше про кожен із них.

Переваги та недоліки природної вентиляції

Природна – це найдоступніший і найпростіший метод організації повітрообміну, за якого повітря циркулює за рахунок різниці температур і тиску всередині та зовні приміщення. Система включає в себе отвори в стінах, які не потребують спеціального обладнання.

Плюси:

• Мінімальні витрати на встановлення та обслуговування.
• Простий монтаж, оскільки не потрібне підключення до джерела живлення.

Мінуси:

• Залежність від погодних умов. Оскільки в теплу пору року сила тяги знижується, що погіршує повітрообмін.
• Відсутність контролю. Неможливо регулювати кількість повітря, що подається.

Переваги та недоліки примусової вентиляції

Примусова (механічна) передбачає використання обладнання (вентиляторів, витяжок) для забезпечення стабільного повітрообміну, незалежно від зовнішніх факторів. Ця система актуальна для приміщень, де важливий високий ступінь циркуляції. Або, наприклад, кухні, де чадний газ може дуже завадити роботі людей. Або СТО в яких зазвичай використовують буржуйки для обігріву.

Плюси:

• Постійна циркуляція кисню незалежно від погодних умов.
• Можливість регулювати кількість повітря, що подається, залежно від потужності та потреб приміщення.
• Встановлення фільтрів для очищення повітря, що надходить.

Мінуси:

• Необхідність джерела живлення, що робить систему залежною від електрики.
• Витрати на встановлення та періодичне обслуговування.

Комбінована вентиляція – плюси та мінуси

Комбінована це два в одному. Поєднує в собі елементи природної та механічної, що дає змогу максимально ефективно адаптувати повітрообмін до умов експлуатації простору. Принцип комбінованої системи полягає в тому, що один із каналів працює на механічному обладнанні, а другий – природним чином.

Плюсами такого поєднання є

• Гнучкість, оскільки можна використовувати природну за сприятливих умов і вмикати примусову за потреби.
• Зниження витрат на електрику, оскільки вентилятори вмикаються тільки в разі погіршення тяги.

Мінуси так само присутні

• Складна установка, що вимагає якісного обладнання та ретельного планування.
• Необхідна регулярна перевірка й очищення для підтримки ефективності.

Проблеми, які можуть виникнути через відсутність вентиляції

Не будемо особливо повторюватися, а розпишемо дуже коротко і по суті.

Основні недоліки приміщень, де циркуляція кисню не відбувається це:

• Конденсат і підвищена вологість

Конденсат осідає на стінах, стелі та обладнанні, що призводить до появи корозії, грибка і цвілі. Підвищена вологість прискорює корозію металевих елементів системи опалення та інших металевих деталей у приміщенні. Призводить до відшарування фарби або шпалер зі стін. У результаті термін служби обладнання скорочується, а витрати на ремонт і обслуговування зростають.

• Накопичення шкідливих речовин

Під час згоряння палива виділяються чадний газ, оксиди азоту та інші шкідливі речовини, що становлять загрозу для здоров’я. Без вентиляції ці речовини накопичуються в приміщенні, що підвищує їхню концентрацію і ризик отруєння. Особливо небезпечний чадний газ, який не має запаху і кольору, але під час вдихання спричиняє отруєння.

• Брак кисню для життєдіяльності людини.

Це призводить до погіршення самопочуття, головного болю, запаморочення, зниження працездатності та концентрації, відчуття постійної втоми. На тлі нестачі можуть загострюватися захворювання.

• Пил накопичується в приміщенні.

Це сприяє проникненню алергенів і мікроорганізмів. Велика кількість пилу в повітрі може викликати нежить, подразнення горла, сльозотечу та інші неприємні симптоми.

• У повітрі накопичуються запахи.

У застояному повітрі присутні аромати від продуктів, меблів, побутової хімії та домашніх тварин. Особливо це буде помітно для людей, які курять електронні сигарети. Ви могли помічати, що в приміщеннях, де ви палите, на склі вікон залишається жовтий наліт, який потім досить тяжко прибрати. А ще такий набір запахів часто виявляється неприємним для людей.

Технічні вимоги до вентиляції в приватному будинку

Загалом усі якось звикли рівнятися на Європу і говорити про її якість.
Тому в цьому аспекті ми покажемо вам не Українське законодавство, а, наприклад, Англійське.

Існує також британський стандарт BS 6644, який визначає, яка вентиляція необхідна вашому котлу. У ньому вказано розмір вентиляційних отворів залежно від температури.

Стандарт також встановлює вимоги до природної вентиляції прямого виходу зовнішнього повітря для приладів з відкритим полум’ям у котельні. Він встановлює вимоги до різного розташування решіток і до рівня, на якому працює ваш котел. У котельні має бути щонайменше один постійний отвір, але рекомендується два для постійного припливу свіжого кисню.

А для роботодавців на робочих місцях є такий Закон про правила поведінки на робочому місці 1992 року. Роботодавці не тільки повинні забезпечити на своєму робочому місці достатню вентиляцію, а й несуть відповідальність за регулярну перевірку вентиляційних систем та їхню працездатність. Давайте розглянемо види таких систем:

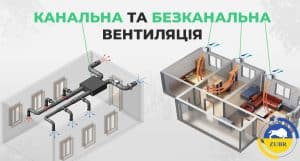

Канальна та безканальна вентиляція

• Канальна.

Це варіант в якому використовуються спеціальні труби для пересування повітря. Є дуже ефективною і дає змогу точно спрямувати потік свіжого повітря до потрібного вам простору. Це особливо важливо для підтримки стабільного припливу кисню до котла, а також ефективного видалення продуктів згоряння. Така система зручна для великих котелень, оскільки дає змогу керувати розподілом повітряних потоків і встановлювати додаткові фільтри для очищення повітря від небажаних домішок.

• Безканальна.

Безканальні рішення передбачають наявність тільки вентиляційних отворів і витяжок без використання повітропроводів. Цей тип пристроїв простіше і дешевше в установці, але підходить лише для невеликих просторів, де немає необхідності в складному розподілі повітряних потоків. Говорячи прикладом, безканальним варіантом системи буде простий отвір у стіні будинку.

Види і варіанти камер згоряння

Так само не будемо довго розписувати в чому основна різниця. Якщо коротко, то:

Котли із закритою камерою згоряння беруть кисень для горіння не з приміщення, а з вулиці, що робить їх безпечнішими для закритих просторів. Вони підключаються до коаксіального димоходу, через який надходить повітря з вулиці і виводяться відпрацьовані гази.

У відкритих камерах згоряння кисень для горіння береться з простору, де ці самі котли і стоять. Що вимагає потужного припливу свіжого кисню і хорошої циркуляції у всьому приміщенні.

Часті помилки під час облаштування вентиляції

Помилка №0 Вентиляція ? Що це?
Ви взагалі не подумали що вам вона потрібна. Вить все буде працювати і так. Але практика показує, що все не так просто.

Помилка №1. Приплив без підігріву.
Мається на увазі, що у вас безканальна система і ви просто зробили дірку і не поставили рекупіратор. Через що в зимову пору, коли повітря надходить у приміщення за мінусових температур, це створює серйозні проблеми: протяг, холод і обмерзання пристрою.
  Вирішення такої проблеми дуже просте – монтаж рекуператора з функцією підігріву повітря.

Помилка №2. А звідки кисень взагалі приходив?

Часто після заміни старих дерев’яних вікон на сучасні пластикові виникає проблема нестачі природної циркуляції. Оскільки нові вікна практично герметичні.
Для таких випадків існує провітрювання або ж прилад званий Брізер.

Помилка №3. Дивний шум

Іноді в систему вентиляції потрапляють листя, вода, пил. Тому й потрібне її постійне очищення. Або під час встановлення лопаті вентилятора могли зачіпати стінку. Знос деталей або крильчаток.
Таке вирішується звичайним очищенням системи або заміною вентилятора на новий із правильним встановленням.

Помилка №4. Неправильний вибір матеріалу вентиляції

Під час вентиляції приміщення з котлом з використанням пластикових і поліпропіленових матеріалів важливо враховувати температурні пороги труби порівняно з фактичними температурами вихлопних газів, які система відчуватиме. Переконайтеся, що температури вихлопних газів не перевищать порогові значення, зазначені виробником труби. Також важливо враховувати теплове розширення.
В принципі є ще парочку помилок, які зустрічаються рідше. Як наприклад занадто довгий шлях для природної вентиляції або неправильний діаметр димоходу. Але вони вже зустрічаються набагато рідше.

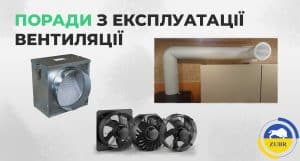

Поради з експлуатації вентиляційної мережі

Щоб ваша вентиляційна система працювала ефективно, слід приділяти увагу лише кільком аспектам під час обслуговування.

• Регулярна перевірка фільтрів за їх наявності

Фільтри очищають припливне повітря і захищають елементи системи від пилу та бруду. Під час роботи вентиляції фільтри засмічуються, що знижує її продуктивність і збільшує навантаження на вентилятори.

Зазвичай їх варто перевіряти кожні 3-6 місяців. Для комерційних приміщень як кухні або СТО частіше.

• Очищення повітропроводів при канальному варіанті

Навіть із фільтрами повітроводи забруднюються пилом і різним брудом. Згодом це знижує ефективність вентиляції та погіршує циркуляцію.

Для житлових приміщень рекомендують проводити такі роботи кожні 5-10 років, а для промислових систем – частіше.

• Перевірка роботи вентиляторів

Вентилятор створює тиск, завдяки якому повітря переміщується в системі канальної вентиляції. Важливо стежити за станом лопатей, підшипників і кріплень. Підвищений шум, вібрація свідчать про потребу його заміни.
