Как правильно организовать вентиляцию котельной с твердотопливным котлом?

Котлы нагреваются, а все, что нагревается, нуждается в большом количестве воздуха, верно?
И в зависимости от того, какой котел установлен в вашем доме, вы можете вообще как не беспокоиться о вентиляции котла, так и сразу продумать вариант который будет подходить для всех видов оборудования для обогрева.

Хорошо налаженный воздухообмен в пространстве где стоит отопительное устройство это важный шаг для безопасности и стабильной работы отопления в доме, ангаре, теплице и вообще любом пространстве которое требуется согревать. Без постоянной циркуляции и удаления продуктов горения невозможно достичь эффективного сжигания топлива.

Сначала думаю стоит объяснить разницу между вентиляцией и циркуляцией.

Вентиляция — это воздух, необходимый вашему котлу для сжигания топлива. Которую котел заберет и отдаст в дымоход для вывода угарного газа.

Циркуляция это обновление кислорода в помещении где стоит ваш обогревающий аппарат. Вне зависимости работает он или нет.

Циркуляция предотвращает риск отравления угарным газом, образование конденсата и плесени, а также увеличивает срок службы как котлов, так и любых металлических объектов которые подвергаются коррозии. Неважно, какой у вас котёл — газовый, твердотопливный или электрический — надлежащая циркуляция воздуха обязательна для безопасной эксплуатации.

Далее рассмотрим, зачем нужен воздухообмен, какие нормы его организации существуют, и какие системы подходят для разных видов оборудования. Пошаговые инструкции помогут обеспечить воздушный обмен, а практические советы — выбрать оптимальные устройства что подойдут именно вам.

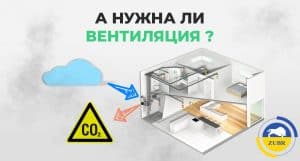

Нужна ли вентиляция котельной?

Основная функция вентиляции — это обеспечение циркуляции воздуха для поддержания безопасного и комфортного микроклимата в помещении. В котельных используется принцип приточно-вытяжного обмена, когда свежий воздух поступает в помещение, а отработанный удаляется. При наличии правильно организованной циркуляции, необходимый для горения кислород, поступает внутрь, а продукты сгорания как угарный газ удаляются через дымоход.

Без достаточного воздухообмена котельная становится опасной по причине скопления угарного газа который невидим для человека. Главные причины зачем нужна циркуляция в помещении с оборудованием которое дает тепло:

• Безопасность. Без поступления кислорода процесс сжигания топлива, газа нарушается, что может привести к неполному сгоранию и выбросу угарного газа. Не забывайте даже электрическому котлу требуется охлаждение некоторых компонентов.
• Эффективная работа котла. При хорошем воздухообмене топливо сгорает лучше, что повышает КПД отопительной системы. Недостаток негативно скажется на всей сети обогрева.
• Сохранение оборудования. Без должного обновления воздушных масс в помещении начнет повышаться влажность, что приведёт к конденсату и ускорит коррозию металлических объектов в помещении.
• Контроль влажности. В котельной часто происходят перепады температур, что способствует появлению конденсата. Правильная вентиляция снижает влажность и защищает оборудование и отделочные материалы от повреждений. Примеров служат ванные комнаты в которых без должной циркуляции все окна, а так же зеркала запотевают.

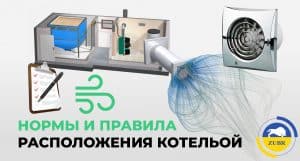

Нормы и правила того где должна располагаться котельная

В каждой стране есть свои нормы для устройства вентиляции в котельных, направленные на обеспечение безопасности пользователей и исключение рисков, связанных с угарным газом или нехваткой кислорода. Стандарты могут отличаться в зависимости от страны, будь то Украина, Европа или США, но все они уделяют повышенное внимание безопасности. Важными требованиями являются обязательное наличие окон, дверей и минимального объема помещения.

Противопожарные нормы включают использование огнеупорных материалов для стен и потолков, правильное расположение оборудования. В котельной нельзя хранить легко воспламеняющиеся вещества, а отделочные материалы должны соответствовать противопожарным требованиям. Важно, чтобы между отопительным оборудованием и стенами оставалось достаточно пространства для нормального воздухообмена и предотвращения перегрева. Рекомендуется устанавливать котлы на специальные подставки или постаменты из бетонна, чтобы снизить риски задевания, а в следствии и возгорания чего-либо.

Для безопасной работы оборудования помещение котельной должно соответствовать минимальным требованиям по площади и высоте. Для нормального горения требуется достаточное количество кислорода и места для обслуживания. В Украине минимальная площадь котельной — 7,5 м², а высота потолков — не менее 2,2 метра. Для котлов мощностью свыше 30 кВт площадь рекомендуется увеличивать от 14 м². Это обеспечивает эффективную и безопасную работу оборудования. И нормальную циркуляцию воздуха в самом помещении.

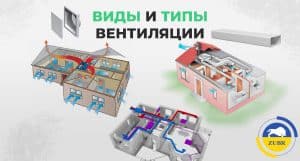

Виды и типы вентиляции которые используют в частном доме

Всего различают 3 вида систем вентиляции. Теперь подробнее про каждый из них.

Преимущества и недостатки естественной вентиляции

Естественная — это наиболее доступный и простой метод организации воздухообмена, при котором воздух циркулирует за счёт разницы температур и давления внутри и снаружи помещения. Система включает в себя отверстия в стенах, не требующие специального оборудования.

Плюсы:

• Минимальные затраты на установку и обслуживание.
• Простой монтаж так как не требуется подключение к источнику питания.

Минусы:

• Зависимость от погодных условий. Так как в тёплое время года сила тяги снижается, что ухудшает воздухообмен.
• Отсутствие контроля. Невозможно регулировать количество подаваемого воздуха.

Преимущества и недостатки принудительной вентиляции

Принудительная (механическая) предполагает использование оборудования (вентиляторов, вытяжек) для обеспечения стабильного воздухообмена, независимо от внешних факторов. Эта система актуальна для помещений, где важна высокая степень циркуляции. Или например кухни, где угарный газ может очень помешать работе людей. Или СТО в которых обычно используют буржуйки для обогрева.

Плюсы:

• Постоянная циркуляция кислорода независимо от погодных условий.
• Возможность регулировать количество подаваемого воздуха в зависимости от мощности и потребностей помещения.
• Установка фильтров для очистки поступающего воздуха.

Минусы:

• Необходимость источника питания, что делает систему зависимой от электричества.
• Затраты на установку и периодическое обслуживание.

Комбинированная вентиляция — плюсы и минусы

Комбинированная это два в одном. Сочетает в себе элементы естественной и механической, что позволяет максимально эффективно адаптировать воздухообмен к условиям эксплуатации пространства. Принцип комбинированной системы заключается в том, что один из каналов работает на механическом оборудовании, а второй — естественным образом.

Плюсами такого сочетания является

• Гибкость так как можно использовать естественную при благоприятных условиях и включать принудительную при необходимости.
• Снижение затрат на электричество, так как вентиляторы включаются только при ухудшении тяги.

Минусы так же присутствуют

• Сложная установка, требующая качественного оборудования и тщательной планировки.
• Необходима регулярная проверка и очистка для поддержания эффективности.

Проблемы, которые могут возникнуть из-за отсутствия вентиляции

Не будем особо повторятся, а распишем очень кратко и по существу.

Основные недостатки помещений, где циркуляция кислорода не происходит это:

• Конденсат и повышенная влажность

Конденсат оседает на стенах, потолке и оборудовании, что приводит к появлению коррозии, грибка и плесени. Повышенная влажность ускоряет коррозию металлических элементов системы отопления и других металлических деталей в помещении. Приводит к отслоению краски или обоев со стен. В результате срок службы оборудования сокращается, а затраты на ремонт и обслуживание растут.

• Накопление вредных веществ

При сгорании топлива выделяются угарный газ, оксиды азота и другие вредные вещества, представляющие угрозу для здоровья. Без вентиляции эти вещества накапливаются в помещении, что повышает их концентрацию и риск отравления. Особенно опасен угарный газ, который не имеет запаха и цвета, но при вдыхании вызывает отравление.

• Нехватка кислорода для жизнедеятельности человека.

Это приводит к ухудшению самочувствия, головным болям, головокружению, снижению работоспособности и концентрации, ощущению постоянной усталости. На фоне нехватки, могут обостряться заболевания.

• Пыль накапливается в помещении.

Это способствует проникновению аллергенов и микроорганизмов. Большое количество пыли в воздухе может вызвать насморк, раздражение горла, слезотечение и другие неприятные симптомы.

• В воздухе накапливаются запахи.

В застоявшемся воздухе присутствуют ароматы от продуктов, мебели, бытовой химии и домашних животных. Особенно это будет заметно для людей курящих электронные сигареты. Вы могли замечать что в помещениях где вы курите, на стеклах окон остается желтый налет, который потом довольно тяжко убрать. А еще такой набор запахов часто оказывается неприятным для людей.

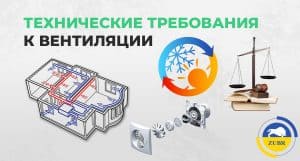

Технические требования к вентиляции в частном доме

В целом все как-то привыкли равняться на Европу и говорить про ее качество.
По этому в данном аспекте мы покажем вам не Украинское законодательство, а к примеру Англиское.

Существует так же британский стандарт BS 6644, который определяет, какая вентиляция необходима вашему котлу. В нем указан размер вентиляционных отверстий в зависимости от температуры.

Стандарт также устанавливает требования к естественной вентиляции прямого выхода наружного воздуха для приборов с открытым пламенем в котельной. Он устанавливает требования к различному расположению решеток и к уровню, на котором работает ваш котел. В котельной должно быть как минимум одно постоянное отверстие, но рекомендуется два для постоянного притока свежего кислорода.

А для работодателей на рабочих местах есть такой Закон о правилах поведения на рабочем месте 1992 года. Работодатели не только должны обеспечить на своем рабочем месте достаточную вентиляцию, но и несут ответственность за регулярную проверку вентиляционных систем и их работоспособность. Давайте рассмотрим виды таких систем:

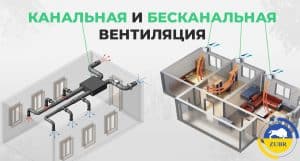

Канальная и бесканальная вентиляция

• Канальная.

Это вариант в котором используются специальные трубы для передвижения воздуха. Является очень эффективной и позволяет точно направить поток свежего воздуха к нужному вам пространству. Это особенно важно для поддержания стабильного притока кислорода к котлу, а также эффективного удаления продуктов сгорания. Такая система удобна для больших котельных, так как позволяет управлять распределением воздушных потоков и устанавливать дополнительные фильтры для очистки воздуха от нежелательных примесей.

• Бесканальная.

Бесканальные решения предполагают наличие только вентиляционных отверстий и вытяжек без использования воздуховодов. Этот тип устройств проще и дешевле в установке, но подходит лишь для небольших пространствах, где нет необходимости в сложном распределении воздушных потоков. Говоря примером, Бесканальным вариантом системы будет простое отверстие в стене дома.

Виды и варианты камер сгорания

Так же не будем долго расписывать чем основная разница. Если коротко, то:

Котлы с закрытой камерой сгорания берут кислород для горения не из помещения, а с улицы, что делает их безопаснее для закрытых пространств. Они подключаются к коаксиальному дымоходу, через который поступает воздух с улицы и выводятся отработанные газы.

В открытых камерах сгорания кислород для горения берется из пространства, где эти самые котлы и стоят. Что требует мощного притока свежего кислорода и хорошей циркуляции во всем помещении.

Частые ошибки при обустройстве вентиляции

Ошибка №0 Вентиляция ? Что это ?
Вы вообще не подумали что вам она нужна. Вить все будет работать и так. Но практика показывает все не так просто.

Ошибка №1. Приток без подогрева.
Подразумевается что у вас бесканальная система и вы просто сделали дырку и не поставили рекупиратор. Иза чего в зимнюю пору когда воздух поступает в помещение при минусовых температурах, это создает серьезные проблемы: сквозняк, холод и обледенение устройства.
Решение такой проблемы очень простое монтаж рекуператора с функцией подогрева воздуха.

Ошибка №2. А откуда кислород вообще приходил?

Часто после замены старых деревянных окон на современные пластиковые возникает проблема недостатка естественной циркуляции. Так как новые окна практически герметичны.
Для таких случаев существует проветривание или же прибор называемый Бризер.

Ошибка №3. Странный шум

Иногда в систему вентиляции попадают листья, вода, пыль. По этому и требуется ее постоянная очистка. Или при установке лопасти вентилятора могли задевать стенку. Износ деталей или крыльчаток.
Такое решается обычной очисткой системы или заменой вентилятора на новый с правильной установкой.

Ошибка №4. Неправильный выбор материала вентиляции

При вентиляции помещения с котлом использование пластиковых и полипропиленовых материалов важно учитывать температурные пороги трубы в сравнении с фактическими температурами выхлопных газов, которые система будет испытывать. Убедитесь, что температуры выхлопных газов не превысят пороговые значения, указанные производителем трубы. Также важно учитывать тепловое расширение.
В принципе есть еще парочку ошибок которые встречаются реже. Как например слишком длинный путь для естественной вентиляции или неправильный диаметр дымохода. Но они уже встречаются гораздо реже.

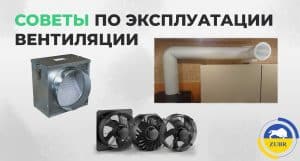

Советы по эксплуатации вентиляционной сети

Чтобы ваша вентиляционная система работала эффективно, следует уделять внимание всего нескольким аспектам при обслуживании.

• Регулярная проверка фильтров при их наличии

Фильтры очищают приточный воздух и защищают элементы системы от пыли и грязи. При работе вентиляции фильтры засоряются, что снижает её производительность и увеличивает нагрузку на вентиляторы.

Обычно их стоит проверять каждые 3-6 месяцев. Для коммерческих помещений как кухни или СТО чаще.

• Очистка воздуховодов при канальном варианте

Даже с фильтрами воздуховоды загрязняются пылью и разной грязью. Со временем это снижает эффективность вентиляции и ухудшает циркуляцию.

Для жилых помещений рекомендуют проводить такие работы каждые 5-10 лет, а для промышленных систем — чаще.

• Проверка работы вентиляторов

Вентилятор создает давление, благодаря которому воздух перемещается в системе канальной вентиляции. Важно следить за состоянием лопастей, подшипников и креплений. Повышенный шум, вибрация говорят о надобности его замены.
